NR Printer · Game Boy Printer para ESP32

Firmware v1.0

Instalador web para convertir un ESP32 en una impresora compatible con Game Boy Camera/Game Boy Printer, con galería local, guardado interno e impresión automática en térmicas SC03h compatibles.

Usá Google Chrome o Microsoft Edge desde una PC. Conectá el ESP32 por USB, elegí el puerto COM correcto y presioná instalar. Si la placa no entra en modo flash automáticamente, mantené presionado BOOT durante el inicio del proceso.
Tu navegador no soporta Web Serial. Usá Google Chrome o Microsoft Edge desde una PC. Web Serial requiere HTTPS o localhost.

El proceso carga bootloader, particiones y firmware principal. Al finalizar, el ESP32 inicia en Modo Printer, con WiFi apagado.

¿Qué hace?

  • El ESP32 se comporta como una Game Boy Printer frente a la Game Boy.
  • Guarda las capturas en memoria interna usando LittleFS.
  • Si Auto-print está activo, busca una impresora SC03h compatible e imprime.
  • Si la térmica no está disponible, la captura queda guardada igual.
  • BOOT 2 segundos abre la red local NRPrinter para galería/configuración.

Compatibilidad

Pensado para impresoras tipo SC03h/iPrint con BLE AE30 y TX AE01. No es compatible con cualquier impresora térmica Bluetooth genérica.

Comportamiento de NRPrinter

  • Modo Printer listo: LED apagado.
  • Modo WiFi/Web: LED encendido fijo.
  • Buscando/vinculando SC03h: pulso lento.
  • Imprimiendo en térmica: parpadeo durante el envío.
  • BOOT corto: alterna Auto-print. 4 parpadeos = ON, 2 parpadeos = OFF.
  • BOOT 2 segundos: abre la galería web local.

Web interna del ESP32

En Modo WiFi/Web, conectate a la red NRPrinter y abrí la galería local:

192.168.4.1

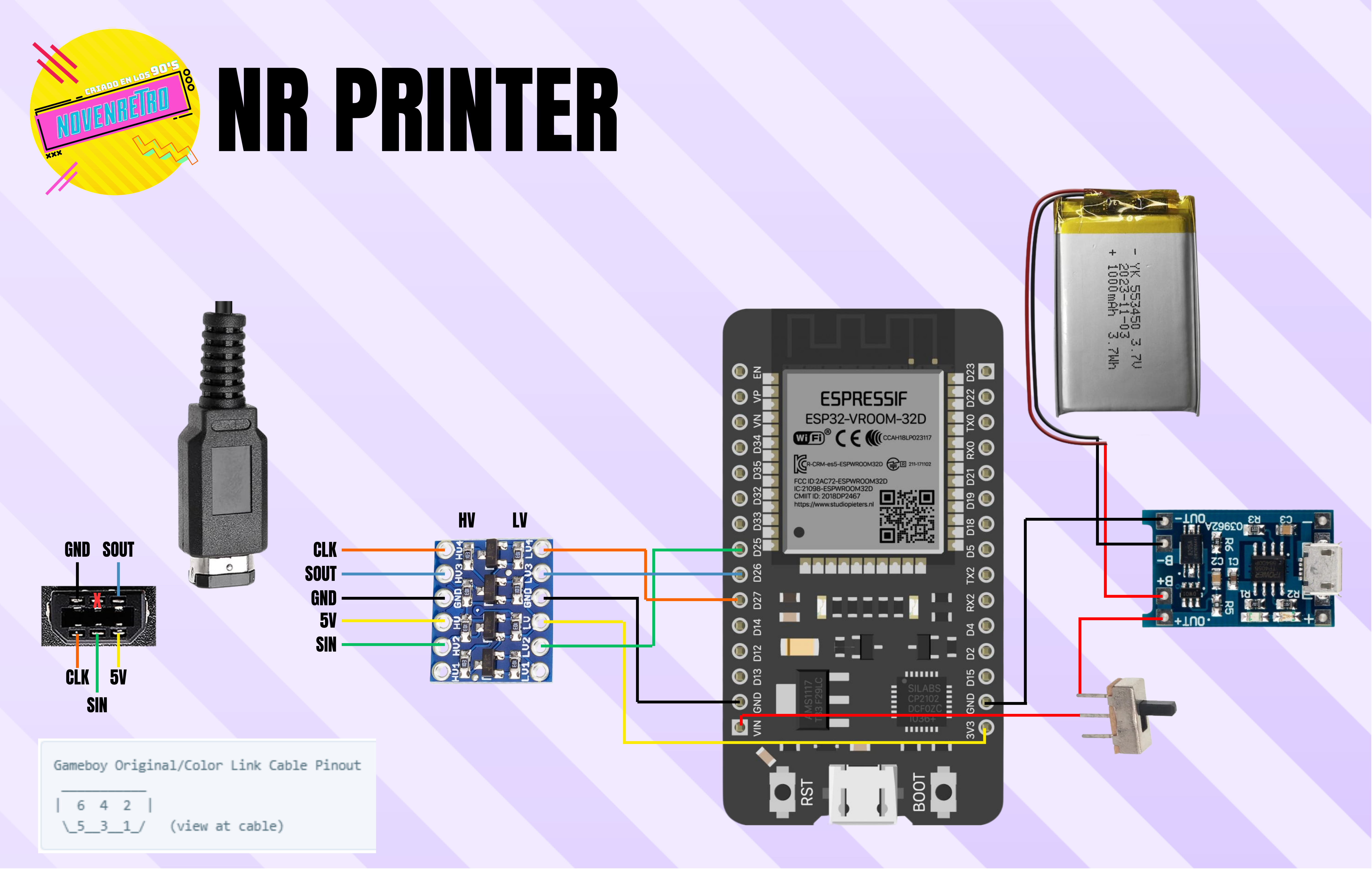

Esquema de conexiones

Reemplazá la imagen esquema-de-conexiones.png por el esquema final del proyecto. Recordatorio: el pin VCC del Link Cable solo alimenta el lado HV del level shifter; no alimentes el ESP32 desde la Game Boy.

Esquema de conexiones NR Printer

Conexiones

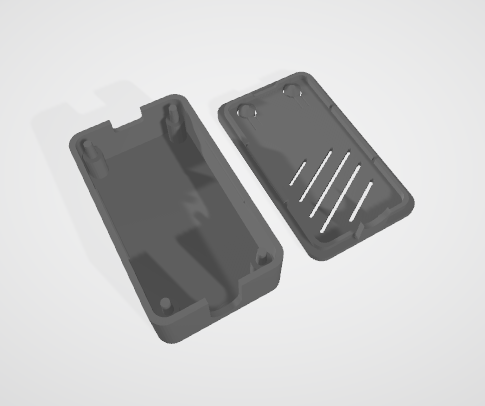

Carcasa STL NR Printer

Carcasa STL

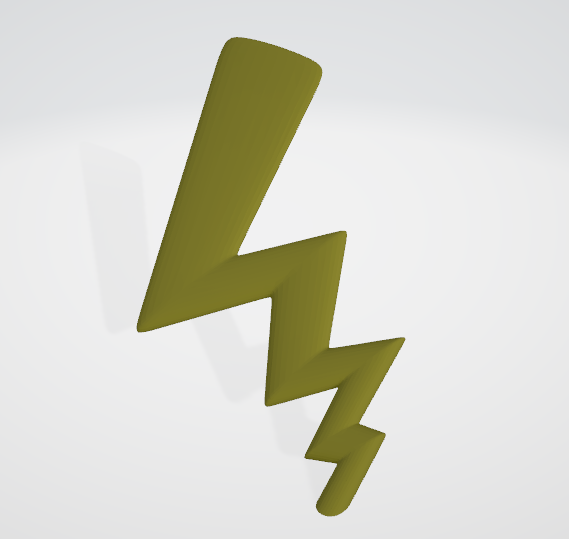

PikaPrinter STL

PikaPrinter STL

Game Boy Link ESP32 / Level Shifter
Pin 1 VCC 5V HV del level shifter. No alimentar el ESP32 desde acá.
Pin 6 GND GND común con ESP32 y level shifter.
Pin 2 SOUT Level shifter → ESP32 GPIO 26.
Pin 3 SIN ESP32 GPIO 25 → level shifter → Game Boy.
Pin 5 CLK Level shifter → ESP32 GPIO 27.
ESP32 3V3 LV del level shifter.
Ver proyecto en GitHub
